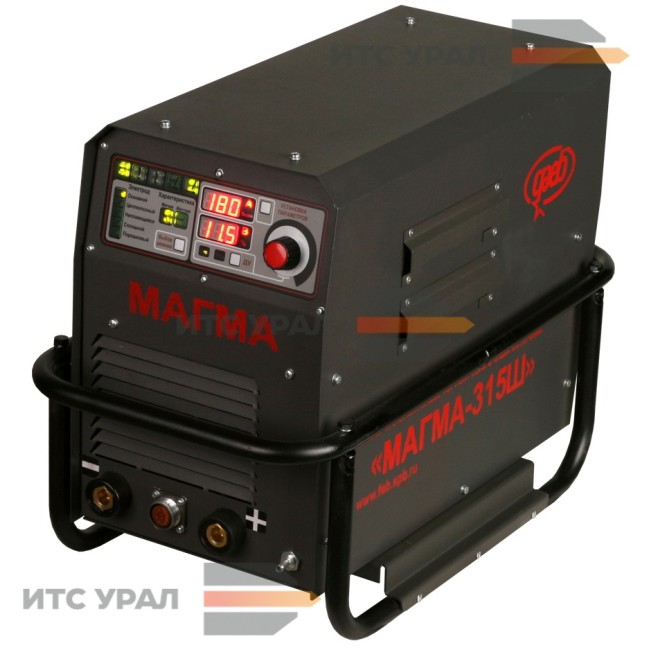

Источник сварочный инверторный (380/660В) МАГМА-315Ш

Описание

Инверторный сварочный аппарат МАГМА-315Ш (380/660В) может эксплуатироваться в следующих условиях: вид климатического исполнения - УЗ по ТУ 3441-107-11155651-08 при верхнем значении рабочей температуры воздуха 40°С и нижнем значении рабочей температуры воздуха минус 40°С; влажность не более 80%, при температуре не более +20°С; вибрации с амплитудой до 0,5 мм и ускорением 15 м/с в диапазоне частот от 1 до 35 Гц; транспортирование в условиях при ударных ускорениях до 100 м/с с длительностью ударных импульсов 5мс; Питание источника может

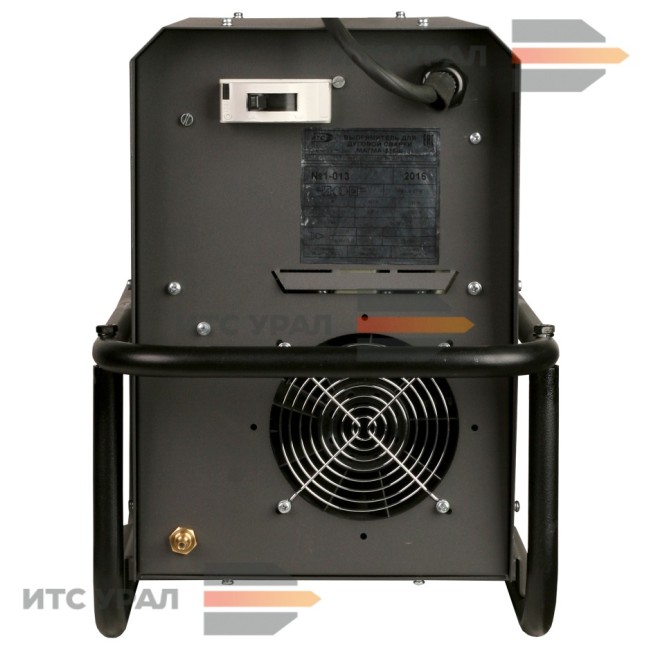

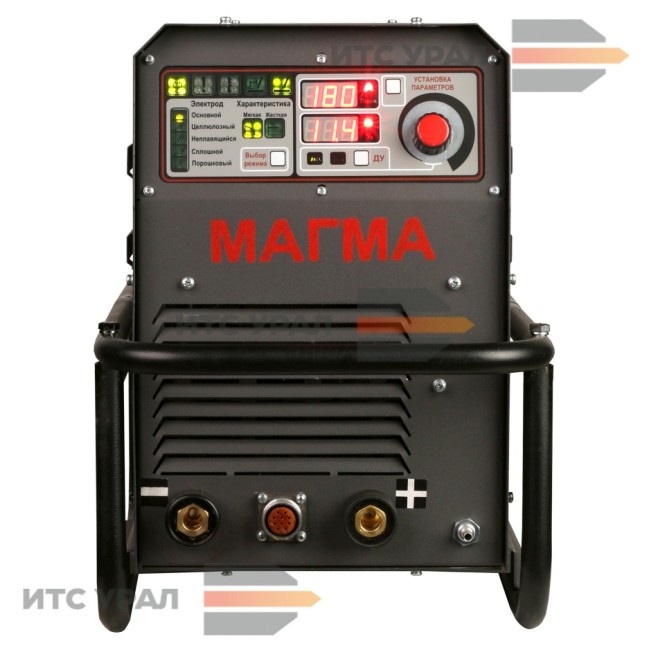

осуществляться от сети: трехфазной 380В; трехфазной 660В; постоянного тока 600В. Конструкция 1. Передняя панель источника На передней и задней панелях источника расположены следующие элементы: п анель индикации и управления; кнопки, расположенные на панели индикации и управления: «Выбор сварочного режима» и «Дистанционное Управление»; ручка «Установка значений параметров». Расположенная на панели индикации и управления.

Позволяет устанавливать численные значения параметров сварочного процесса; газовый штуцер для подключения горелки для аргонодуговой сварки (под трубку с внутренним диаметром 5,5мм); плюсовой силовой разъем для подключения сварочного кабеля (клица 35-70); разъем для подключения кабеля дистанционного управления (ДУ) от пульта ДУ (2РМД24Б10Г5В1); минусовой силовой разъем для подключения сварочного кабеля (клица 35-70); сетевой автоматический выключатель.

Используется для включения и выключения источника (ВА47-29 380В, 50Гц, 63А); сальник для подвода кабеля питания; информационная шильда; газовый штуцер для подвода аргона (под трубку с внутренним диаметром 6мм или 9мм). газовый штуцер для подвода аргона (под трубку с внутренним диаметром 6мм или 9мм); 2. Панель управления На панели управления сварочного источника расположены дискретные светодиодные индикаторы, два трехразрядных семисегментных индикатора, кнопки выбора режима и ручка установки параметров с кнопкой.

Индикация и органы управления показаны на рисунке индикатор «СЕТЬ». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда сетевое питание сварочного источника находится в норме и мигает, если сетевое питание выходит за допустимые пределы. индикатор «АВАРИЯ». Светодиодный индикатор красного цвета. Индикатор светится постоянно при возникновении условий, когда дальнейшая работа сварочного источника не возможна. индикатор «ПЕРЕГРЕВ». Светодиодный индикатор красного цвета.

Индикатор светиться постоянно при перегреве и во время остывания элементов силового инвертора. индикатор «СВАРКА». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно в течение сварочного процесса. индикатор «ГОТОВНОСТЬ». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда на разъемах сварочного источника присутствует сварочное напряжение. индикатор «ТОК/ПАРАМЕТР». Трехразрядный семисегментный индикатор красного цвета.

Индикатор отображает: численное значение сварочного тока в течение сварочного процесса; численное значение сварочного тока по окончанию сварочного процесса, мигая в течение пяти секунд; численное значение установленного сварочного тока в режимах с падающими сварочными характеристиками; буквенно-цифровые обозначения параметров сварочного процесса при их выборе; буквенно-цифровые обозначения возникающих неисправностей сварочного источника. индикатор «НАПРЯЖЕНИЕ/ВЕЛИЧИНА ПАРАМЕТРА». Трехразрядный семисегментный индикатор красного цвета.

Индикатор отображает: численное значение напряжения на сварочных разъемах источника; численное значение сварочного напряжения по окончанию сварочного процесса, мигая в течение пяти секунд; численное значение установленного сварочного напряжения в режимах с жесткими сварочными характеристиками; численное значение выбранного параметра сварочного процесса при установке; буквенно-цифровые обозначения возникающих неисправностей сварочного источника. индикатор «Вольты». Светодиодный индикатор красного цвета.

Индикатор светится постоянно, когда индикатор «НАПРЯЖЕНИЕ/ПАРАМЕТР» отображает численное значение сварочного напряжения. индикатор «Параметр». Светодиодный индикатор красного цвета. Индикатор должен светиться постоянно, когда индикатор «НАПРЯЖЕНИЕ/ПАРАМЕТР» отображает буквенно-цифровые обозначения параметров сварочного процесса. Индикатор «Амперы». Светодиодный индикатор красного цвета. Индикатор светится постоянно, когда индикатор «ТОК/величина ПАРАМЕТРА» отображает численное значение сварочного тока. Индикатор «Проценты».

Светодиодный индикатор красного цвета. Индикатор светится постоянно, когда индикатор «ТОК/ВЕЛИЧИНА ПАРАМЕТРА» отображает численное значение параметров сварочного процесса. Ручка «Установка значений параметров» механически связана с валом энкодера, и имеет вращение без ограничений в любом направлении. Ручка используется для установки численных значений параметров сварочного процесса. При вращении по часовой стрелке значение параметров увеличивается, против – уменьшатся. Кнопка «Выбор параметра».

При нажатии на кнопку циклически выбираются параметры сварочного процесса для редактирования. Возврат к редактированию первого параметра осуществляется через 5 сек., если не происходит его редактирование. Индикатор ДУ «Вкл.». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда управление сварочным источником и его включение осуществляется дистанционно (например: от пульта дистанционного управления или блока подачи проволоки). Индикатор ДУ «Упр.». Светодиодный индикатор зеленого цвета.

Индикатор светится постоянно, когда управление сварочным источником осуществляется местно. Кнопка «Дистанционное Управление». При нажатии кнопки сварочный источник переключается между дистанционным и местным режимами управления. Кнопка «Выбор сварочного режима». При удержании кнопки свыше 3 секунд сварочный источник перейдет в режим выбора сварочного режима. Индикатор «Электрод – основной». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим ручной сварки плавящимся электродом с основным покрытием.

Индикатор «Электрод – Целлюлозный». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим ручной сварки плавящимся электродом с целлюлозным или рутиловым покрытием. Индикатор «Электрод – Неплавящийся». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим ручной сварки неплавящимся электродом в среде инертных газов. Индикатор «Электрод – Сплошной». Светодиодный индикатор зеленого цвета.

Индикатор светится постоянно, когда выбран режим полуавтоматической сварки плавящимся электродом в среде активных и инертных газов (только для источников «МАГМА-315», «МАГМА-315 (3ф380В)»). Индикатор «Электрод – Порошковый». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим полуавтоматической сварки плавящимся порошковым самозащитным электродом (только для источников «МАГМА-315», «МАГМА-315 (3ф380В)»). Источник оснащен защитным каркасом, выполненным из стальной трубы.

Каркас защищает корпус источник и органы управления источника от возможных боковых ударов и падения. Компоновка узлов источника выполнена таким образом, что охлаждающий воздух проходит сквозь аппарат. Причём внутри аппарат разделён на две зоны, «грязную» и «чистую», В «грязной зоне» находятся все термонагруженные элементы (радиаторы, трансформаторы и дроссели). В «чистой зоне» располагается управляющая электроника.

Таким образом, грязь и пыль попадающая с потоком воздуха, не откладывается на платы управления что значительно продлевает срок службы сварочного источника
