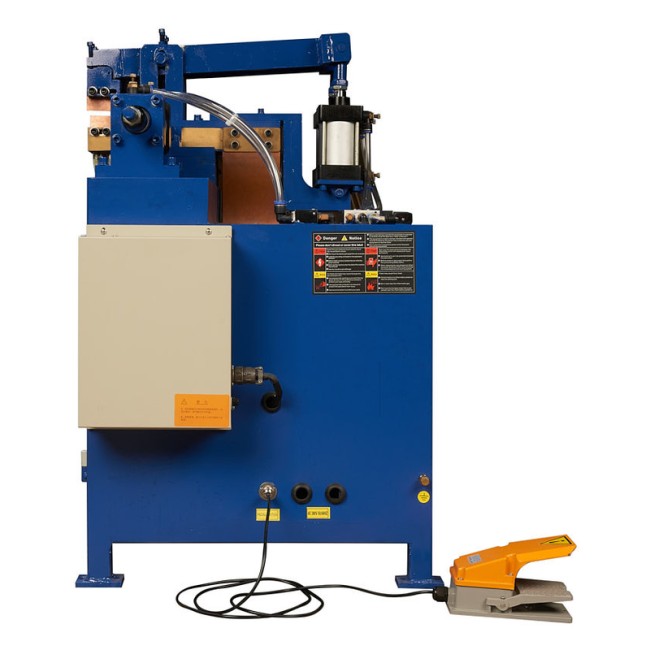

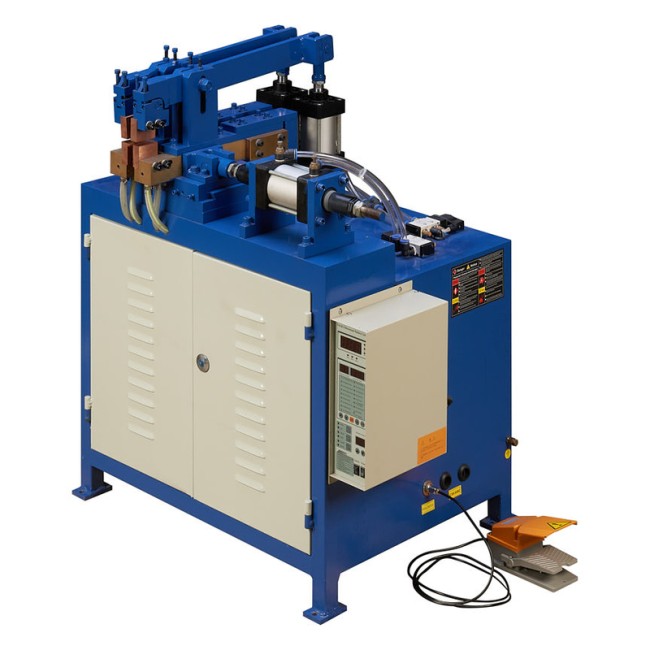

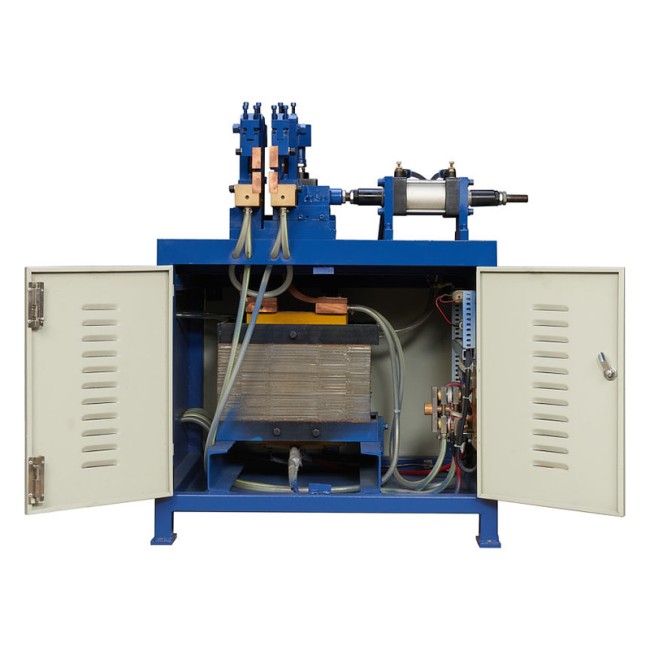

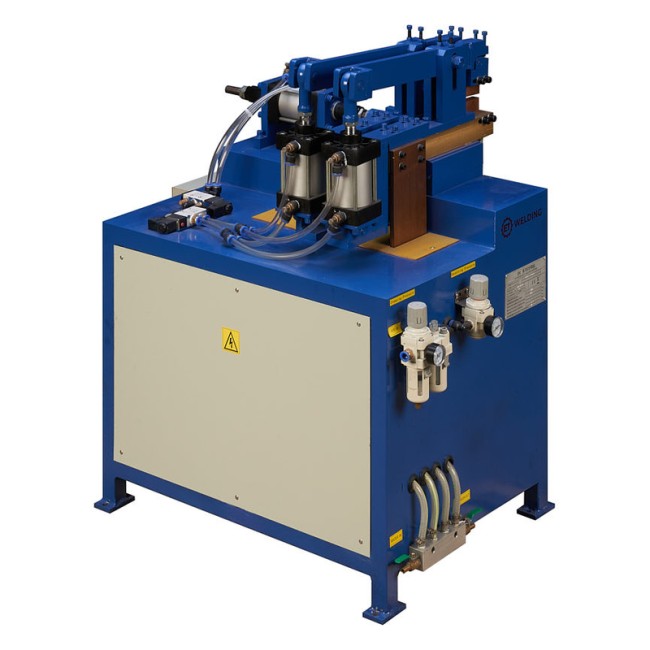

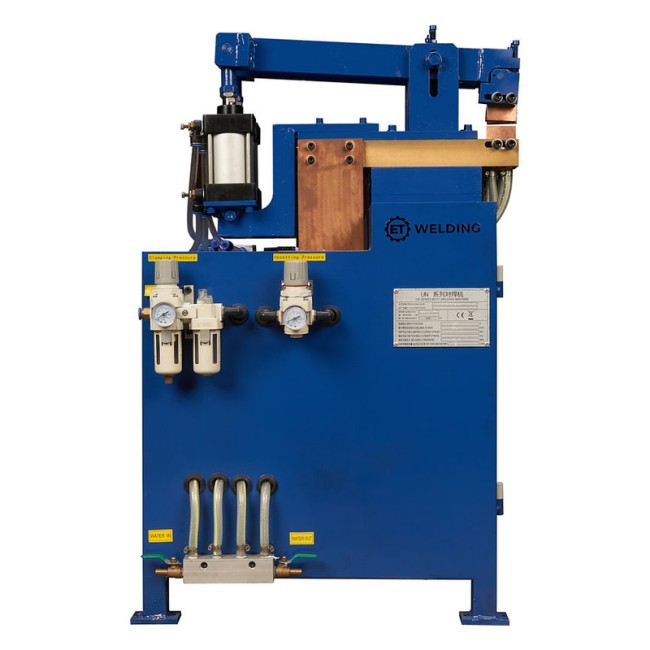

Машина стыковой сварки ET-Welding DW UN1-75

Описание

Машина DW UN1-75 используется для серийного производства стыковой сварки сопротивлением с пневматическим приводом и электронным блоком управления сварочными параметрами TCW-33EIII . Одной из основных задач для машин стыковой сварки сопротивлением является возможность их использования в комплексе с волочильными станками для сварки стальной, латунной, алюминиевой и медной проволоки. Машина оснащена устройством отжига.

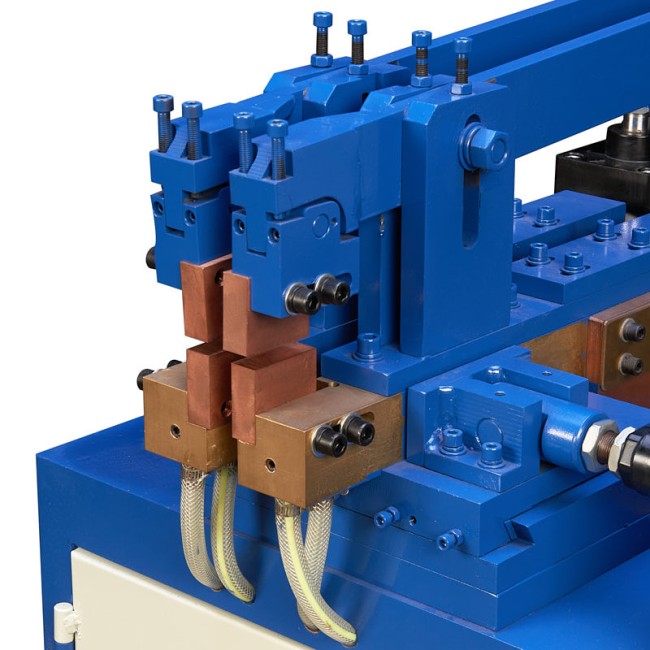

На данной модели сжатие и разжим сварочных губок осуществляется с помощью педали управления. Сварочный цикл начинается с ручной фиксации свариваемых изделий в зажимных электродах. В соответствие с рекомендациями на блоке управления сварочной машины выставляем усилие и мощность сварки.

Посредством нажатия на педаль управления происходит сближение свариваемых заготовок. При соприкосновении торцов заготовок, между ними зажигается электрическая дуга, расплавляющая заготовки и начинается стадия пластической деформации. Находясь в полутвердом состоянии, два торца с усилием прижимаются друг к другу под воздействием усилия осадки.

Это позволяет получить прочное высококачественное сварное соединение.

Особенности

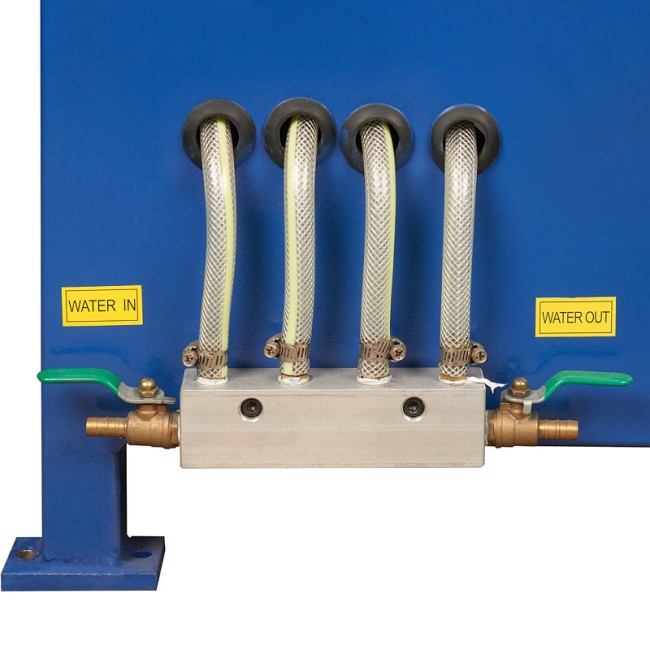

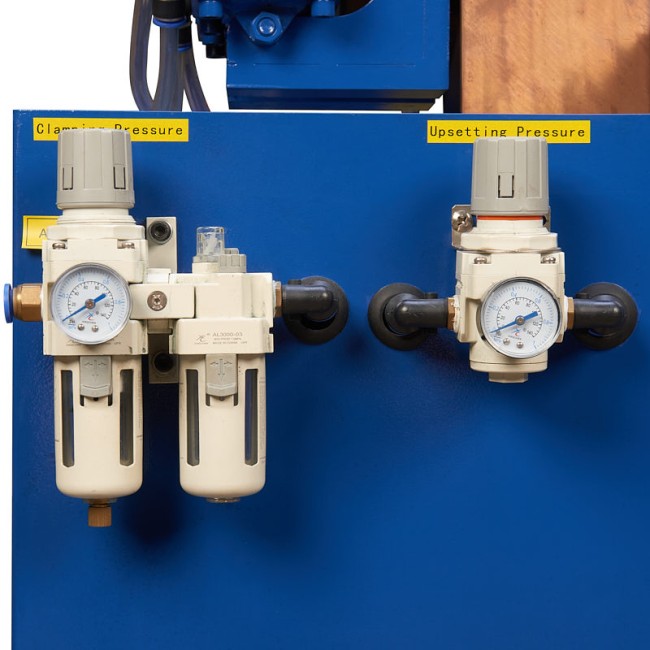

пневматический привод; водяное охлаждение; электронный блок управления TCW-33EIII; цифровой дисплей для отображения сварочных параметров; сохранение до 9 сварочных программ в памяти машины; предварительный подогрев деталей; плавная регулировка сварочного тока; импульсная сварка (один импульс/два импульса); счетчик сварочных операций; автодиагностика и аварийное отключение машины в случае обнаружения неисправности.

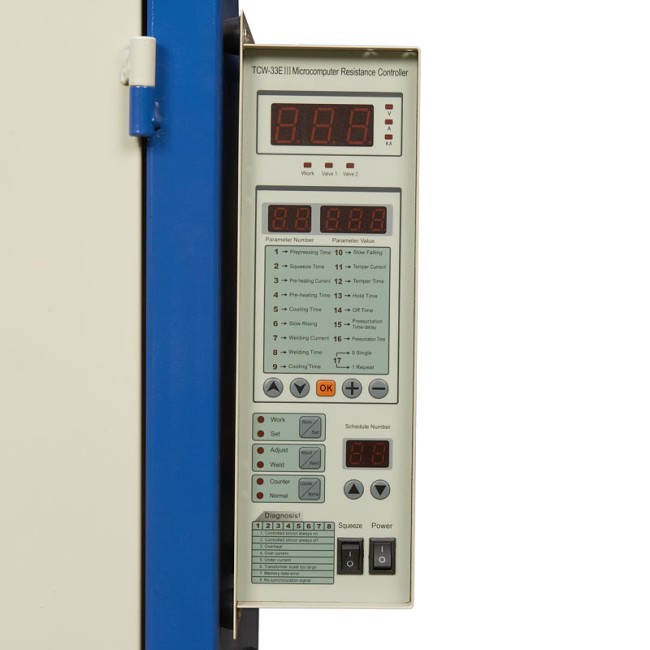

Панель управления П/П Наименование параметра Значение параметра Описание параметра 1 Цифровая индикация сварочного тока Цифровая индикация сварочного тока Отображение значения тока и напряжения. 2 Индикатор напряжения Индикатор напряжения Отображение значения напряжения В. 3 Индикатор тока Индикатор тока Отображение значения тока А.

4 Индикатор вторичного тока Индикатор вторичного тока Отображение значения вторичного тока кА. 5 Индикатор работы машины Индикатор работы машины Индикатор загорается во время сварки. 6 Индикатор активации клапана 1 Индикатор активации клапана 1 Индикатор загорается при активации клапана сжатия.

7 Индикатор активации клапана 2 Индикатор активации клапана 2 Индикатор загорается при активации клапана осадки. 8 Цифровая индикация номера параметра Цифровая индикация номера параметра Отображение номера сварочного параметра. 9 Цифровая индикация значения параметра Цифровая индикация значения параметра Отображение значения сварочного параметра.

10 Время предварительного сжатия 0-250 циклов Время от начала сжатия электродов до начала прохождения сварочного тока через заготовку. 11 Время сжатия 0-250 циклов Время, в течение которого заготовка удерживается электродами от начала прохождения сварочного тока до завершения сварочного цикла. 12 Ток предварительного нагрева 0-999А Величина тока перед основным сварочным процессом для предварительного разогрева заготовки.

13 Время предварительного нагрева 0-250 циклов Данный параметр указывает на длительность протекания тока, который может происходить перед основным сварочным процессом для предварительного разогрева заготовки. 14 Время охлаждения 1 0-250 циклов Параметр указывает на время, которое протекает между током предварительного нагрева и основным сварочным током. 15 Нарастание тока 0-250 циклов Параметр плавного подъема (нарастания тока) указывает время, которое требуется для достижения запрограммированной силы сварочного тока.

Первоначальное значение этого подъема всегда равно минимальному току, в то время как его конечное значение равно величине, запрограммированной в параметре WELDING CURRENT «Сварочный ток». 16 Сварочный ток 0-999А Величина сварочного тока, показывает силу тока, с которой выполняется сварка. 17 Время сварки 0-250 циклов Период времени, в течение которого будет проходить установленный сварочный ток.

18 Время охлаждения 2 0-250 циклов Параметр указывает на время, которое протекает между сварочными циклами. 19 Снижение тока 0-250 циклов Плавное снижение величины сварочного тока в конце сварочного цикла до значения «Ток закаливания». 20 Ток закаливания 0-999А Величина сварочного тока для закаливания металла, предохраняет место стыка от напряжений, повышает прочность и долговечность соединения, при сохранении достаточной гибкости изделия.

21 Время закаливания 0-250 циклов Период времени, в течение которого будет проходить установленный ток закаливания. 22 Время выдержки 0-250 циклов Период времени, который проходит от конца сварки до открытия электродов. 23 Время паузы 0-250 циклов Интервал между двумя сварочными циклами при непрерывном режиме сварки.

24 Время задержки осадки 0-250 циклов Период времени от завершения времени прохождения основного сварочного тока до начала цикла закаливания места сварки. 25 Время осадки 0-250 циклов Время, в течение которого происходит пластическая деформация зоны сварки. Время осадки определяется от момента приложения давления до момента завершения пластической деформации.

Это один из основных параметров режима сварки. Рекомендуется нормировать, в зависимости от толщины свариваемого материала. 26 Одиночный режим 0 Когда установлен параметр «Одиночный режим» блок управления выполняет одиночный сварочный цикл каждый раз, нажатием на педаль управления.

27 Режим повтор 1 Режим повтор или автоматический режим, при активации которого, сварочный аппарат многократно выполняет сварочный цикл, нажатием и удержанием педали управления, пока не будет отключено устройство пуска цикла, т.е. педаль управления. 28 Кнопка выбора параметра Кнопка выбора параметра Выбор 17-ти программируемых сварочных параметров.

29 Кнопка изменения значений параметра Кнопка изменения значений параметра Изменение значений 17-ти программируемых сварочных параметров. 30 Рабочий режим Рабочий режим При активации данного режима, машина готова к работе, при нажатии на педаль управления начнется сварочный цикл. 31 Режим установки параметров Режим установки параметров При активации данного режима, возможна настройка сварочных параметров, предустановка и выбор сварочных программ.

32 Режим регулировки (без сварки) Режим регулировки (без сварки) Данный режим используется для выполнения тестовых циклов без сварочного тока. 33 Режим сварка Режим сварка Рабочее состояние машины, при нажатии на педаль управления начнется сварочный цикл. 34 Счетчик сварочных циклов Счетчик сварочных циклов Отображается суммарное количество сварочных циклов в окне «Цифровая индикация значения параметра» и автоматически сохраняется.

35 Фактическое значение параметра Фактическое значение параметра Для удаления данных о количестве сварочных циклов, следует удерживать кнопку «NORMAL» в течение 10 секунд. 36 Таблица возможных ошибок Фактическое значение параметра Отображение ошибок: в случае возникновения неисправности или установки недопустимых значений сварочных параметров, в окне «Цифровая индикация значения параметра», отобразится код, в виде «Er xx», указывая на соответствующую ошибку.

37 Цифровая индикация программ сварки Цифровая индикация программ сварки Возможность сохранения 9 сварочных программ из памяти контроллера. 38 Кнопка выбора программы сварки Кнопка выбора программы сварки Возможность выбора одной из 9 сварочных программ. 39 Управление реле давления Управление реле давления Отключение пневматического привода для ручной регулировки и технического обслуживания машины.

40 Выключатель питания Выключатель питания Выключатель питания: выключатель питание цепи управления. Когда выключатель установлен в положение «I» (Вкл), питание подается. Когда выключатель установлен в положение «O» (Откл), питание отключается.

Сварочные характеристики машины Наименование Рабочий диапазон свариваемых толщин мм (мин/макс) Сталь Медь Алюминий UN1-75 5-16 5-12 6-14 Технические характеристики оборудования Модель DW UN1-75 Питающая сеть, В/Гц 380/50 Номинальная мощность при ПВ50%, кВА 75 Ток короткого замыкания, кА 23,5 Максимальное усилие зажима /осадки детали, даН 610/250 Охлаждающая мощность, л/ч 150 Габариты, мм 900х800х1200 Масса, кг 350
