Дизельный сварочный генератор SHINDAIWA DGW500DM/RU двухпостовой

Описание

Сертификаты «Рутектор» дистрибьютор SHINDAIWA Свидетельство НАКС ПАО Газпром Свидетельство НАКС Сертификат соответствия Эксплуатация даже в самых тяжелых условиях Дизельный двухпостовой сварочный агрегат SHINDAIWA DGW500DM/RU (Япония) , собран на базе четырехтактного четырехцилиндрового двигателя KUBOTA V1505 с водяным охлаждением, 1,498 куб. см (29 кВт / 3600 об/мин.). Агрегат представляет собой прочную рамную конструкцию в стальном, шумозащитном кожухе, защищающий внутренности агрегата от механических повреждений и воздействия атмосферных осадков.

На раму смонтирован дизельный двигатель, генератор с выходами на 220 и 380 В, два сварочных поста, топливный бак ёмкостью 63 л. На передней части агрегата располагается панель управления на русском языке с цифровыми индикаторами на каждый пост и надежные терминалы для подключения сварочных кабелей, с креплением под гайку М12. Агрегат создан для ручной дуговой сварки штучным электродом (ММА), для полуавтоматической сварки (MIG/MAG), строжки и может использоваться в качестве электростанции.

Номинальная выходная мощность генератора 13,2 кВА. Агрегат предназначен для организации сварочных работ в полевых условиях, на строительных площадках, для сварки трубопроводов, в горнодобывающей промышленности, судостроительной отрасли, для технического обслуживания железных дорог и выездных аварийных и коммунальных служб. Все агрегаты проходят обязательную аттестацию НАКС, внесены в реестр ПАО ГАЗПРОМ и ПАО ТРАНСНЕФТЬ .

Сварочный генератор обладает превосходными сварочными характеристиками. Благодаря оригинальной конструкции генератора и выпрямительного блока, исключается проседание сварочной дуги при одновременной работе двух сварщиков и подключения электрических потребителей к выходам 220/380 В. Напряжение холостого хода сварочного агрегата 85 В – обеспечивает стабильный поджиг дуги и стабильное горение дуги во время сварки.

Возможна сварка любыми типами электродов в любом пространственном положении. Агрегат имеет разъем подключения кабеля управления 14-пин и полностью адаптирован для работы с мобильными, переносным механизмом подачи проволоки типа LN 25 PRO. Генератор SHINDAIWA может эксплуатироваться даже в самых тяжелых условиях благодаря надежной конструкции и высокому качеству сборки всех элементов.

Преимущества

SHINDAIWA DGW500DM 2 в 1 Сварочный агрегат и электростанция 2 в 1 Сварочный агрегат и электростанция Минимальная просадка сварочного тока Отсутствует просадка сварочного тока при одновременной работе двух сварщиков Сварочный ток 500 А Сварочный ток при сварке одним сварщиком 500 А при ПВ 100% Сварочный ток на каждый пост 250 А при ПВ 100% Одно/двухпостовой сварочный агрегат; Панель управления на русском языке; Плавная бесступенчатая регулировка тока, в режиме одного поста 60–500 А, в двухпостовом режиме 30-280 А (при ПВ=60%);

Сварочный ток при сварке одним сварщиком 500 А при ПВ=100%; Сварочный ток на каждый пост 250 А при ПВ=100%; Отсутствует просадка сварочного тока первого поста при поджиге дуги вторым сварщиком; Предустановка сварочного тока; Датчик уровня топлива; Индикатор давления масла; Индикатор перегрева системы охлаждения двигателя; Индикатор заряда аккумуляторной батареи; Кнопка аварийной остановки; Быстрый и удобный доступ к основным узлам агрегата со всех сторон; Удобный слив масла и охлаждающей жидкости; Традиционная

конструкция

с тиристорным блоком – надежные в работе, недорогие в ремонте; Низкий уровень шума – 57 Дб (А)/7 м; Потребление топлива при сварке двумя постами при ПВ 80% – 3,8 л; Топливный бак 63 литра, время автономной работы двумя постами на токах 230 А при ПВ 80% – 16,4 часа без дозаправки; 3 года гарантии, либо 3000 моточасов; Класс защиты IP44; 1 розетка на 380 В, 3 розетки на 220 В.

Комплект поставки универсального сварочного агрегата SHINDAIWA DGW500DM/RU Агрегат в шумозащитном кожухе; Ключ зажигания – 2 шт.; Наконечник для подключения сварочного кабеля ТМЛ_50-12-11 – 4 шт.; Насадка на глушитель – 1 шт.; Крепление насадки глушителя – 1 шт.; Комплект заземления (штырь с кабелем 2 м) – 1 шт.

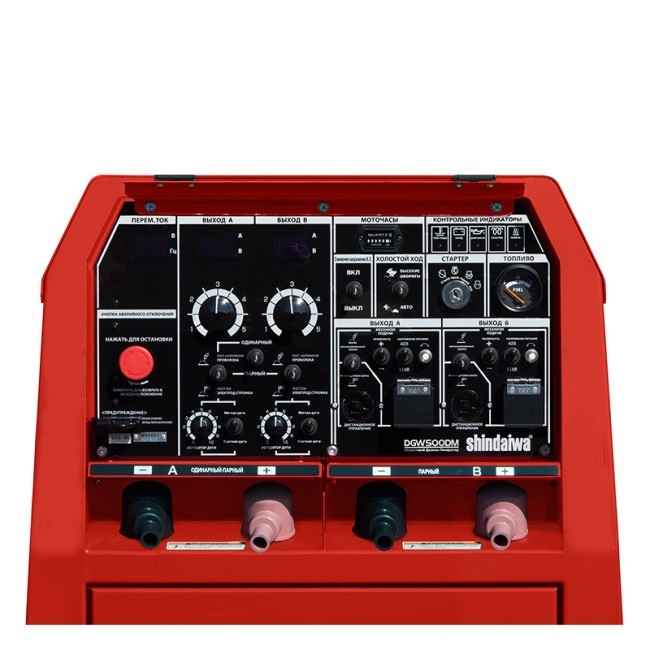

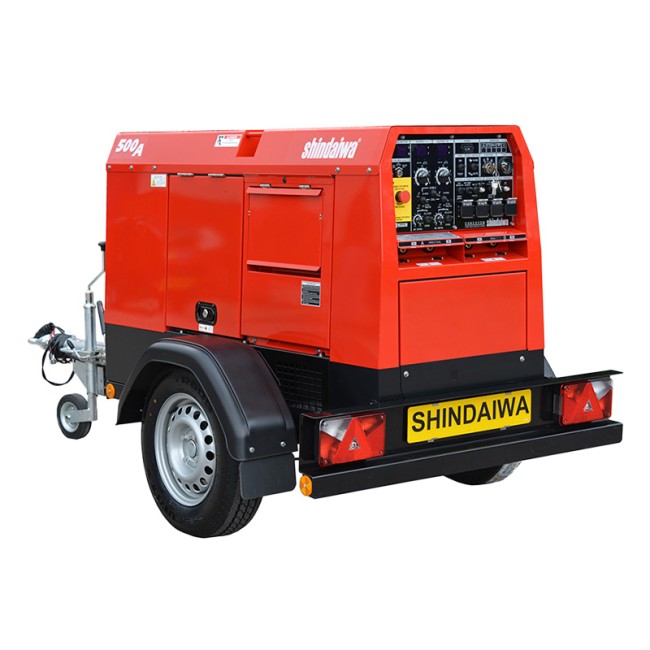

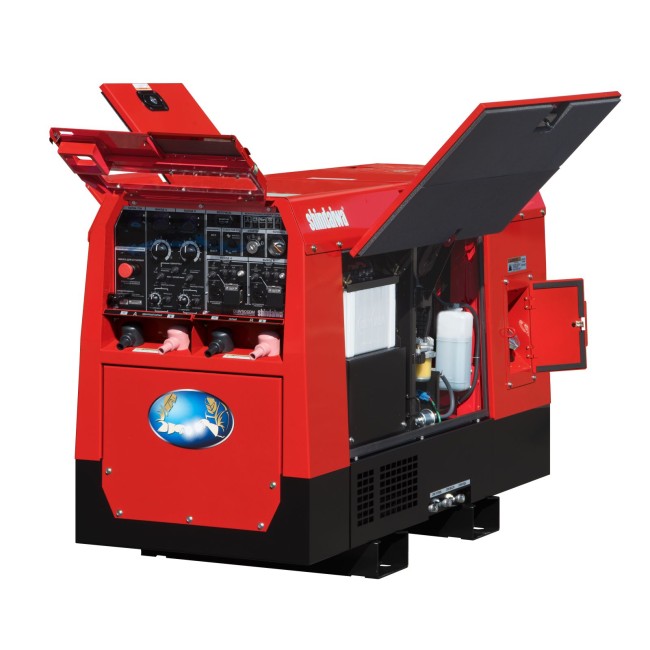

Панель управления Быстрый доступ к основным узлам По специальному заказу дополнительно для универсального сварочного агрегата поставляются: Комплект сварочных кабелей длинной от 5 м; Пульт управления с кабелем длиной 30 м – 2 шт.; Комплект запасных частей для ТО на 2000 часов: масляный фильтр – 10 шт.; топливный фильтр – 5 шт.; воздушный фильтр – 5 шт.; ремень генератора – 1 шт. Маска сварщика; Шасси для перемещения агрегата по дорогам общего пользования с ПТС.

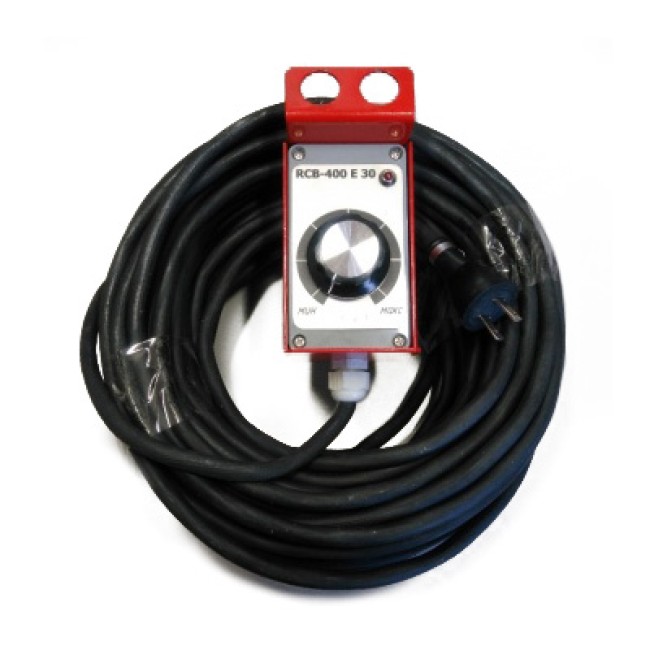

Пульт управления Технические характеристики SHINDAIWA DGW500DM/RU Модель сварочного генератора DGW 500DM Метод генерирования Вращающееся поле СВАРОЧНЫЙ ГЕНЕРАТОР РАБОТА ОДИНОЧНЫЙ РЕЖИМ ДВОЙНОЙ РЕЖИМ Режим CC Номинальный ток (A) 500 250 Номинальное напряжение (V) 39,2 29,2 Продолжительность включения (%) 100 100 Диапазон регулировки тока (A) 60 – 500 30 – 280 Электрод (φ) 2,6 – 8,0 2,0 – 6,0 Электрод для строжки (φ) 3,2 – 9,5 3,2 – 5,0 Режим CV Номинальный ток (A) 500 250 Номинальное напряжение (V) 39,0 22,5 Продолжительность включения (%) 100 100

Диапазон регулирования напряжения (V) 14 – 40 14 – 29 Сварочная проволока (φ) 0,6 – 2,4 0,6 – 2,0 Номинальная скорость (min-1) 3000 Напряжение холостого хода (V) MIN 49;

MAX 85 ГЕНЕРАТОР Номинальная частота (Гц) 50 Номинальная скорость (min-1) 3000 Фазность Однофазный Трехфазный Номинальное напряжение (V) 220 380 Коэффициент мощности 1,0 0,8 Номинальная мощность (кВА) 9,9 13,2 Режим Непрерывный ДВИГАТЕЛЬ Модель Kubota V1505 Тип Вертикальный 4-тактный дизельный двигатель с водяным охлаждением Рабочий объем двигателя (л) 1,498 Номинальная мощность (кВт/мин-1) 29,0 / 3600 (Полная прерывистая) Топливо ASTM No.2 Дизтопливо или эквивалентное Смазочное масло API Класс CD или выше Объем смазочного масла (л) 6,0 (Эффективный

2.0) Объем охлаждающей воды (л) 5,6 (вместимость расширительного бачка 0,8 L, включая) Метод пуска Пусковой двигатель Аккумуляторная батарея 75D31R Вместимость топливного бака (л) 63 РАЗМЕРЫ Длина (мм) 1680 Ширина (мм) 700 Высота (мм) 950 Сухой вес (кг) 613 Таблица параметров одновременного использования агрегата в режиме сварка + электростанция Сварочная мощность Выходная мощность переменного тока СИЛА ТОКА 3-ФАЗЫ (Коэффициент мощности – 0,8) 1-ФАЗА (Коэффициент мощности – 1,0) ОДНОВРЕМЕННО (3 и 1-фаза) ОПЕРАТОРЫ:

1 ЧЕЛОВЕК Одинарный или парный режим 60 A 10,5 кВт 6,6 кВт 10,5 кВт 100 A 10,5 кВт 6,6 кВт 10,5 кВт 150 A 10,5 кВт 6,6 кВт 10,5 кВт 200 A 10,0 кВт 6,6 кВт 10,0 кВт 250 A 8,0 кВт 6,6 кВт 8,0 кВт 300 A 6,0 кВт 6,0 кВт 6,0 кВт 400A 1,2 кВт 1,0 кВт 1,0 кВт 500 A 0 кВт 0 кВт 0 кВт ОПЕРАТОРЫ: 2 ЧЕЛОВЕКА Парный режим 60 A × 2 10,5 кВт 6,6 кВт 10,5 кВт 100 A × 2 10,5 кВт 6,6 кВт 10,5 кВт 150 A × 2 2,7 кВт 6,6 кВт 7,5 кВт 200 A × 2 4,4 кВт 4,0 кВт 4,0 кВт 250 A × 2 0,8 кВт 0,5 кВт 0,5 кВт 280 A × 2 0 кВт 0 кВт 0 кВт Shindaiwa — высокие стандарты надежности,

экологичности, безопасности в эксплуатации и функциональности Производство сварочных генераторов с 1972 года Производство сварочных генераторов с 1972 года Производство сварочных генераторов с 1972 года 100% японская сборка Абсолютный контроль качества выходящей продукции Абсолютный контроль качества выходящей продукции Бренд Shindaiwa заслужил репутацию производителя высококачественного и надежного оборудования во всем мире.

Это подтверждается временем и отзывами многочисленных клиентов компании во многих странах, которые эксплуатируют продукцию компании в различных условиях. Узнайте больше о SHINDAIWA
