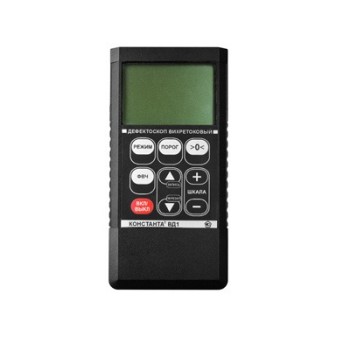

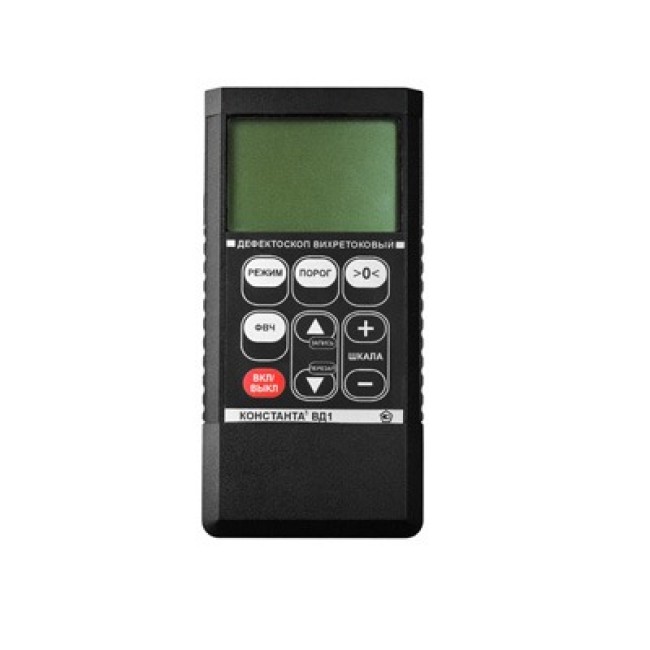

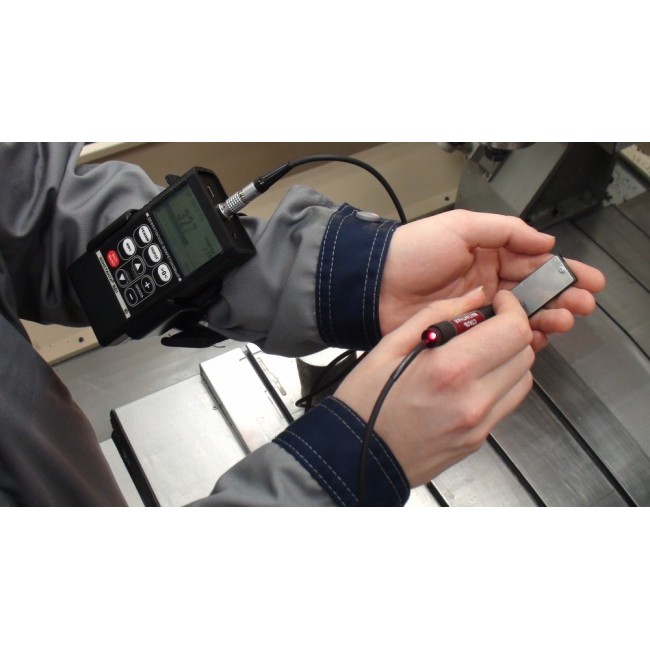

Дефектоскоп вихретоковый Константа ВД1

Описание

Вихретоковый дефектоскоп Константа ВД1 общепромышленного назначения предназначен для выявления поверхностных дефектов типа трещин, расслоений, коррозионных поражений в различных объектах из ферромагнитных и неферромагнитных сталей, цветных металлов, композиционных и углеграфитовых материалов, в том числе через неэлектропроводящие покрытия с переменной толщиной и в многослойных конструкциях. На сегодняшний день прибор внесен в Госреестры России, Украины, Беларуси и Казахстана. В основу работы дефектоскопа положен вихретоковый фазовый метод получения информации. В процессе контроля используется аналоговая шкала для оперативного обнаружения дефекта и цифровая индикация для оценки глубины поверхностных трещин. Вихретоковый дефектоскоп Константа ВД-1 способен работать как в статическом так и в динамическом режиме. Прибор имеет широкий набор высокочувствительных, электронных преобразователей позволяющих решать большинство задач вихретоковой дефектоскопии. При смене объекта контроля, дефектоскоп ВД1 не требует перенастройки, т.к. при смене преобразователя прибор автоматически настраивается по данным, хранящимся в самом преобразователе. Защита чувствительного элемента преобразователя от истирания обеспечивается специальными защитными колпачками. Колпачки выполнены из материалов, обладающих высокой стойкостью к истиранию и малым коэффициентом трения. Вихревые токи, индуцированные преобразователем в контролируемом изделии, имеют наибольшую плотность у поверхности изделия непосредственно под преобразователем и затухают при удалении от нее вглубь изделия. Это затухание имеет экспоненциальный характер. Именно поэтому основной областью применения вихретоковых дефектоскопов, в том числе и Константа ВД1, является обнаружение поверхностных трещин. Однако когда трещины закатаны сверху металлообрабатывающим оборудованием или они развиваются изнутри изделия (подповерхностные трещины) обнаружить их тоже возможно. Для этого применяются специализированные низкочастотные преобразователи, поставляемые по согласованию с заказчиком. Вихретоковые дефектоскопы Константа ВД1 поставляются с различными типами преобразователей. Среди прочих особенностей прибора можно выделить возможность контроля через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения благодаря отстройкой от влияния зазора. Константа ВД-1 оснащен световой индикацией превышения порога на преобразователе и звуковой индикацией в электронном блоке и в головных телефонах. Дефектоскоп имеет возможность сохранения результатов контроля в памяти с последующей передачей в ПК через USB. Для приема данных с дефектоскопа ВД1 используется программа Constanta-Data. В процессе обмена данными с компьютером, прибор позволяет производить: передачу, чтение и очистку вех записанных в память значений с возможностью их хранения и статистической обработки. На сегодняшний день помимо общепромышленной модели разработаны дефектоскопы - ВД1 Авиационный и ВД1 для контроля паяльных соединений. Авиационная модификация вихретокового дефектоскопа «Константа ВД1» имеет широкий набор специализированных преобразователей и контрольных образцов для дефектоскопии деталей летательных аппаратов. Данный прибор ориентирован на замену дефектоскопов серии ТВД и позволяет проводить контроль в соответствии с методиками, утвержденными ФГУП ГосНИИ ГА и разработчиками воздушных судов и авиационных двигателей. Авиационный дефектоскоп Константа ВД1 внесен в ряд отраслевых методик, в том числе методику № 137-30.01.09 Ми-2-ВТК-2 - вихретоковый контроль зубчатой ленты хвостовой балки вертолета типа Ми-2 и методику № 333.640.160.2006 - Винт воздушный. Вихретоковый дефектоскоп Константа ВД1 имеет две комплектации: стандартную и для контроля вертолетов Ми-2, отличающиеся набором преобразователей. Константа ВД1 для контроля паяных соединений предназначен для оценки качества паяных соединений обмоток статоров турбо- и гидрогенераторов. Данная модель используется для обнаружения дефектов паянного соединения, ориентированных в плоскости перпендикулярной плоскости установки преобразователя. Типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности материала спаиваемых проводников образцу. Из-за физических особенностей распространения вихревых токов, данная модель не обнаруживает трещины и расслоения плоскость которых параллельна поверхности изделия на которой установлен преобразователь. Вихретоковый дефектоскоп Константа ВД1 для контроля паяных соединений имеет преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) которые способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения. Преобразователи имеют экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом). Стандартные преобразователи имеют два типоразмера с регулировкой расстояния между катушками, для контроля соединений различного размера. Также предусмотрена возможность подключения преобразователей других конструкций и типоразмеров для решения широкого круга задач; Технические характеристики заявленные производителем вихретоковых дефектоскопов Константа ВД-1 Характеристика Параметр Константа ВД1 Константа ВД1 Авиационный Константа ВД1 для контроля паяных соединений Глубина обнаруживаемых поверхностных и подповерхностных дефектов* 0,05 ÷ 50 мм 0,05 ÷ 50 мм 2-65мм Минимальное раскрытие обнаруживаемых трещин* 0,002 мм 0,002 мм - Диапазон частот тока возбуждения преобразователей 5 Гц ÷ 30 МГц 50 Гц ÷ 30 МГц 50 Гц-320 Гц Индикация графический LCD индикатор, световая сигнализация на преобразователе и звуковая сигнализация в блоке обработки информации и через подключаемые наушники графический LCD индикатор + звуковая сигнализация в корпусе прибора и через подключаемые наушники Звуковая сигнализация многотональная по уровню сигнала и прерывистая по превышению порога многотональная по уровню сигнала и прерывистая по превышению порога дефекта многотональная по уровню сигнала и прерывистая по превышению порога дефекта Число ячеек памяти результатов контроля 999 с возможностью разбивки на 99 групп 999 с возможностью разбивки на 99 групп 999 с возможностью разбивки на 99 групп Питание (аккумуляторы или батареи Alkaline) 2 шт., тип ААА 2 шт., тип ААА 2 шт., тип ААА Время непрерывной работы 50 часов 50 часов 10 часов Диапазон рабочих температур -20…+50°С -20…+50°С 0°С … +50°С Габаритные размеры электронного блока 120x60x25 мм 120x60x25 мм 120x60x25 мм Масса 0,15 кг 0,15 кг 0,15 кг Гарантия измерительного блока 1 год 1 год 1 год Гарантия преобразователей 1 год 1 год 1 год Нормативный срок службы 10 лет 10 лет 5 лет Комплекты поставки вихретоковых дефектоскопов Константа ВД1 Константа ВД1 - стандартный комплект поставки: блок обработки информации Константа ВД1 с одним преобразователем карандашного типа на выбор (ПФ-ОН-4-Fe; ПФ-ОН-4-Al; ПФ-ОН-4-Ti; ПФ-ОН-14-Fe; ПФ-ОН-38-Fe) сменные защитные колпачки (по 4 шт. к каждому преобразователю); аккумуляторы ААА (4 шт.); зарядное устройство; головные телефоны; кабель связи с ПК по интерфейсу USB; компакт-диск с драйверами и программой «Constanta – Data»; руководство по эксплуатации; методика поверки УАЛТ.151.000.00МП; кейс для хранения и транспортировки. Константа ВД1 Авиационный - стандартный комплект поставки: блок обработки информации дефектоскопа Константа ВД1; преобразователи ПФ-ОН-4-Al, ПФ-ОН-4-Ti, ПФ-ОН-4-Fe, ПФ-Г1-4-Al, сменные защитные колпачки (по 4 шт. к каждому преобразователю); методические рекомендации по применению прибора «КОНСТАНТА ВД1» в Гражданской авиации (поставляются одни на предприятие); аккумуляторы ААА (4 шт.); зарядное устройство; головные телефоны; кабель связи с ПК по интерфейсу USB; компакт-диск с драйверами и программой «Constanta – Data»; руководство по эксплуатации; методика поверки УАЛТ.151.000.00МП; кейс для хранения и транспортировки. Константа ВД1 Авиационный - комплект поставки для контроля вертолетов Ми-2: блок обработки информации дефектоскопа Константа ВД1; преобразователь ПФ-ОН-4-Al, сменные защитные колпачки – 4 шт.; преобразователь ПФ-С1Э-6-Аl, сменные защитные колпачки – 2 шт.; методические рекомендации по применению при-бора «КОНСТАНТА ВД1» в Гражданской авиации (поставляются одни на предприятие); методика вихретокового контроля зубчатой ленты хвостовой балки вертолета типа Ми-2. № 137-26.09.08 Ми-2-ВТК-1 (поставляется одна на предприятие); аккумуляторы ААА (4 шт.); зарядное устройство; головные телефоны; кабель связи с ПК по интерфейсу USB; компакт-диск с драйверами и программой «Constanta – Data»; руководство по эксплуатации; методика поверки УАЛТ.151.000.00МП; кейс для хранения и транспортировки. Константа ВД1 для контроля паяных соединений: блок обработки информации дефектоскопа Константа ВД1; преобразователи ПА-ПС-100э-Cu, ПА-ПС-60э-Cu; аккумуляторы ААА (4 шт.); зарядное устройство; кабель связи с ПК по интерфейсу USB; компакт-диск с драйверами и программой «Constanta – Data»; руководство по эксплуатации; кейс для хранения и транспортировки. Наборы контрольных образцов, блок питания от сети 220 В (по заявке)

Характеристики №НаименованиеЗначение 1 Вид дефектоскопа вихретоковый 2 Область применения металлообработка 3 Объект контроля немагнитные металлы сплавы ферромагнитные материалы 4 Тип питания 2 аккумулятора типа ААА Дополнительные характеристики №НаименованиеЗначение 1 Бренд Константа
