Перекидной клапан (переключатель потока) KFB DN150

Описание

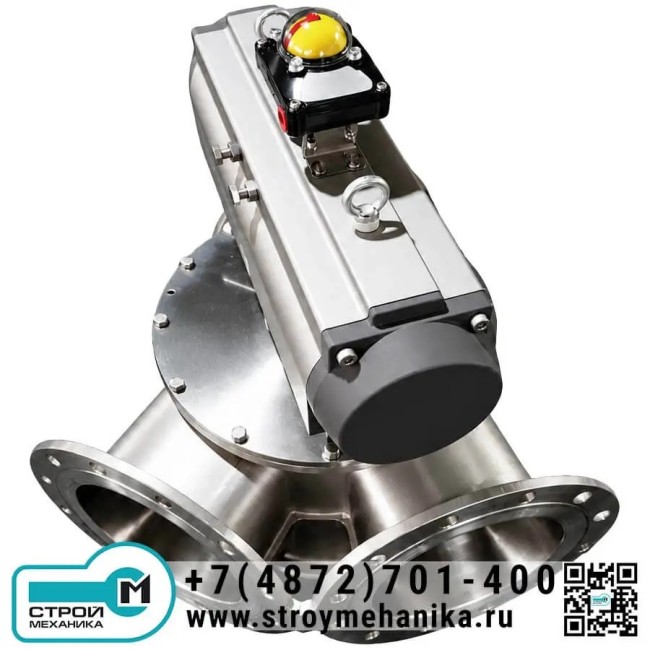

Трёхходовой пластинчатый переключающий клапан KFB применяется для изменения направления движения порошков, гранул, хлопьев и других сухих сыпучих материалов. Клапан устанавливается в самотечных трубопроводах и системах пневматического транспорта, где один поступающий поток необходимо направлять в одну из двух технологических линий. Например, оборудование может распределять продукт между двумя силосами, бункерами, смесителями, дозаторами, реакторами или фасовочными участками. Клапан имеет трёхходовой корпус с одним общим патрубком и двумя переключаемыми патрубками. Внутри корпуса находится металлическая поворотная пластина. В одном положении пластина перекрывает первый выход и открывает второй, а после переключения — закрывает второй выход и направляет материал в первый. Мягкое уплотнение по контуру пластины уменьшает переток транспортируемого продукта и воздуха в отключённую линию. Корпус и контактные детали могут быть изготовлены из нержавеющей стали 304, 304L, 316 или 316L. Для транспортирования неагрессивных промышленных порошков возможно исполнение из литой углеродистой стали. Материал выбирается по химической активности, температуре, абразивности и санитарным требованиям к продукту. Для пищевых и химических производств рекомендуется нержавеющее исполнение с полированными контактными поверхностями и совместимыми уплотнениями. Клапан выпускается с ручным или пневматическим приводом. Ручное исполнение подходит для участков с редким переключением потока. Пневматический привод используется в автоматизированных линиях и может комплектоваться электромагнитным распределителем, фильтром-регулятором воздуха, датчиками конечных положений и визуальным указателем. Это позволяет управлять клапаном из шкафа автоматизации и контролировать фактическое направление движения продукта. Угол между выходными патрубками выбирается в соответствии с компоновкой трубопровода. Стандартные исполнения имеют угол 30, 45 или 60°. По техническому заданию возможно изготовление клапана с углом 90, 120 или 135°. Клапан предназначен прежде всего для сухих, свободносыпучих продуктов. При работе с липкими, влажными, слёживающимися или высокоабразивными материалами необходимо дополнительно проверить возможность очистки внутренней полости, вероятность защемления частиц между пластиной и седлом, стойкость уплотнения и требуемый крутящий момент привода. Принцип работы В рабочем положении поворотная пластина прижимается к седлу одного из выходных патрубков. Закрытый патрубок отделяется от потока, а общий вход соединяется с противоположным выходом. Порошок или гранулы проходят через открытую часть корпуса и поступают в выбранную технологическую линию. Для изменения маршрута система управления сначала останавливает подачу продукта. После освобождения внутренней полости пневматический привод получает управляющий сигнал и поворачивает вал с переключающей пластиной. При ручном исполнении аналогичное движение выполняется оператором с помощью рычага или другого ручного механизма. Пластина выходит из одного крайнего положения, поворачивается внутри корпуса и прижимается к противоположному седлу. Ранее открытый патрубок перекрывается, а ранее закрытый становится рабочим. После завершения движения визуальный указатель показывает новое положение клапана. В автоматизированном исполнении датчики конечных положений передают сигнал в шкаф управления или программируемый логический контроллер. Возобновлять подачу материала рекомендуется только после подтверждения полного открытия выбранного направления. Такая последовательность уменьшает вероятность заклинивания рабочего органа, защемления гранул и повреждения мягкого уплотнения. Переключение непосредственно под потоком допускается только после проверки свойств материала и соответствующего расчёта клапана. Для большинства порошков и гранул предпочтительно переключение после прекращения подачи продукта. Преимущества Переключение одного потока между двумя направлениями одним компактным устройством. Подходит для порошков, гранул, хлопьев и сухих смесей. Возможность работы в самотечных и пневматических транспортных линиях. Выбор угла между выходными патрубками. Ручной или пневматический привод. Возможность дистанционного управления. Контроль крайних положений рабочего органа. Подключение к автоматизированной системе управления. Коррозионностойкое исполнение из нержавеющей стали. Возможность применения кислотостойкой нержавеющей стали. Фланцевое присоединение к трубопроводу. Возможность изготовления фланцев по чертежу. Мягкое уплотнение переключающей пластины. Снижение перетока материала в отключённую линию. Простая конструкция с двумя рабочими положениями. Возможность санитарного исполнения. Возможность комплектации взрывозащищёнными компонентами. Возможность усиленного исполнения для абразивных материалов. Индивидуальный подбор материалов, уплотнений и привода. Область применения Клапан KFB используется на предприятиях, где требуется распределять сухой сыпучий материал между двумя технологическими направлениями. Оборудование может устанавливаться после бункеров, силосов, циклонов, фильтров, питателей, дозаторов и пневматических транспортных установок. Основные отрасли применения: производство цемента; производство сухих строительных смесей; транспортирование золы и минерального порошка; производство извести и гипса; химическая промышленность; производство полимеров; транспортирование пластиковых гранул; производство минеральных удобрений; металлургические предприятия; производство стекла; керамическая промышленность; мукомольные предприятия; комбикормовые заводы; производство сахара и крахмала; переработка зерна; пищевые производства; фармацевтические производства; системы аспирации и пылеулавливания; загрузка и разгрузка силосов; распределение продукта между накопительными ёмкостями. Комплектация Базовая комплектация трёхходовой корпус; переключающая пластина; приводной вал; седло; мягкое уплотнение; фланцевые патрубки; крышка корпуса; крепёжные элементы; ручной или пневматический привод; указатель положения. Дополнительная комплектация электромагнитный пневматический распределитель; датчики конечных положений; блок конечных выключателей; фильтр-регулятор воздуха; манометр; пневматические дроссели; ответные фланцы; монтажные прокладки; крепёж; местный пост управления; взрывозащищённые электрические компоненты; износостойкая футеровка; усиленная переключающая пластина; специальные уплотнения; полированные контактные поверхности.
