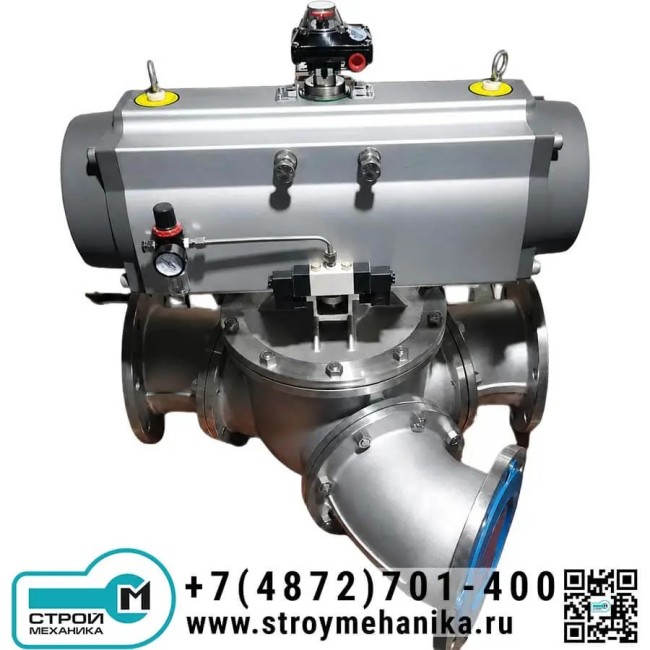

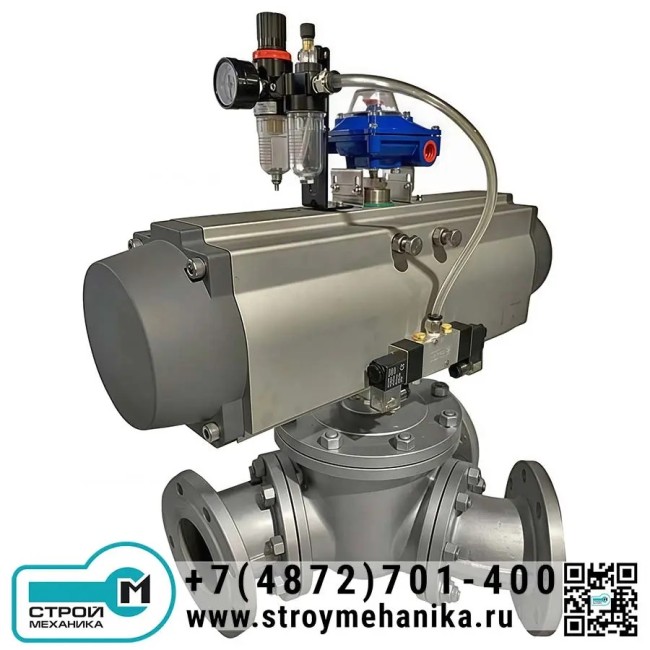

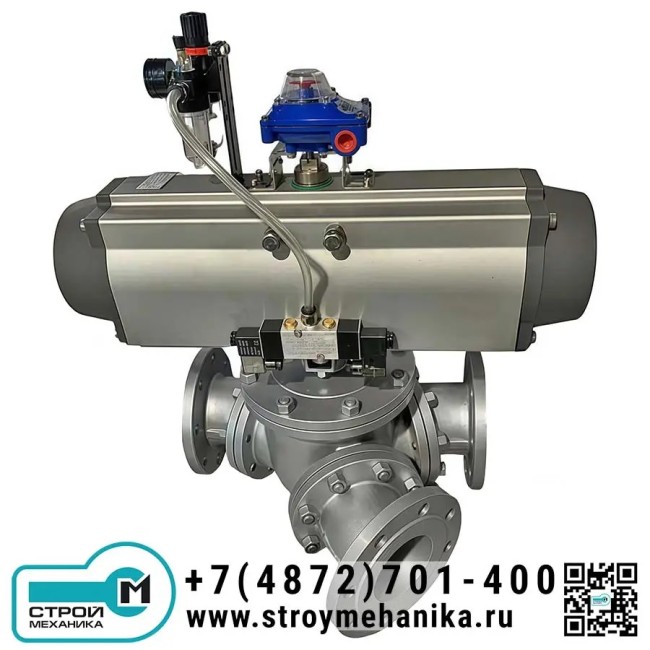

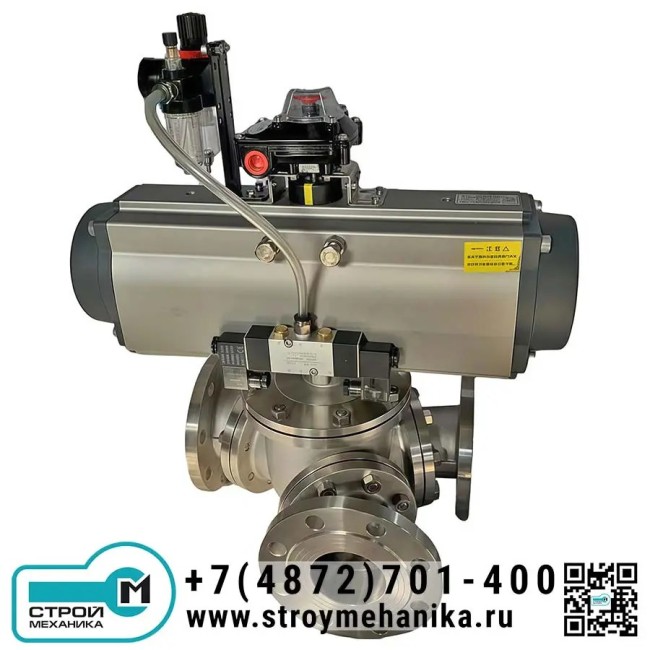

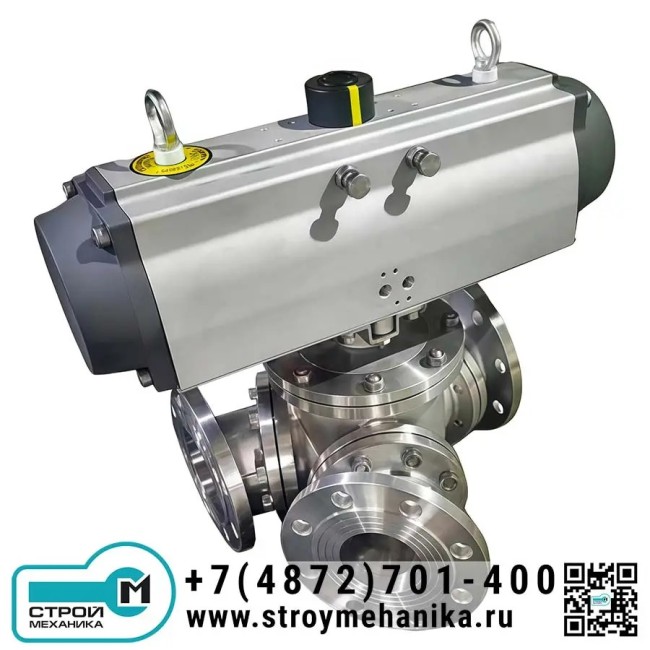

Перекидной клапан (переключатель потока) KFQ DN125

Описание

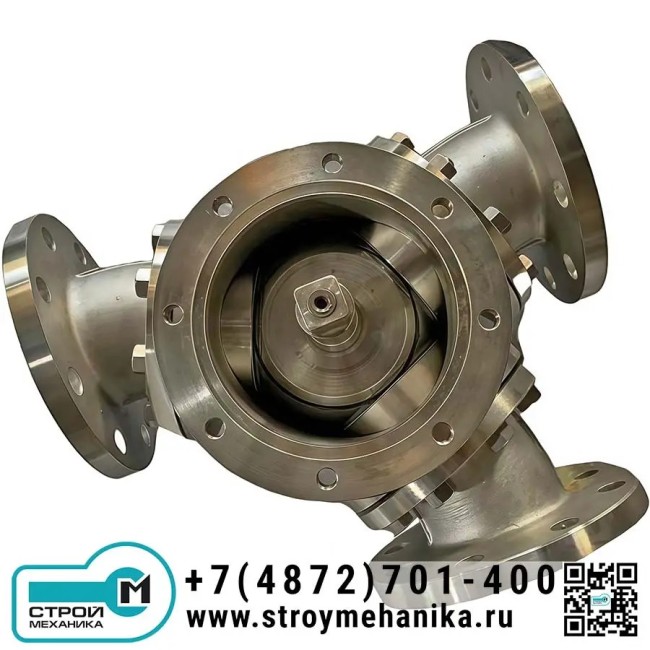

Назначение: автоматическое или ручное перенаправление потока сыпучего материала между двумя технологическими линиями Основное исполнение: корпус и детали, соприкасающиеся с продуктом, из нержавеющей стали 304, фланцевое присоединение, угол между патрубками 30°, 45° или 60° Трёхходовой шаровой переключающий клапан KFQ предназначен для управляемого перенаправления порошков, гранул, хлопьев, измельчённых компонентов и сухих смесей из одной входной линии в один из двух выходных трубопроводов. Оборудование применяется в напорных и вакуумных системах пневматического транспорта, а также в самотечных технологических линиях. Клапан позволяет объединить функции двух запорных устройств в одном компактном узле и организовать распределение продукта между силосами, бункерами, дозаторами, смесителями, фасовочными машинами или последующими участками производства. Внутри корпуса размещён поворотный шаровой переключающий элемент с проходным каналом. В одном крайнем положении канал соединяет вход с первым выходным патрубком, во втором — со вторым. Шаровая конструкция формирует плавную траекторию движения продукта без резкого удара о плоскую заслонку. При правильно подобранном внутреннем проходе это способствует снижению местного сопротивления, уменьшает разрушение гранул и ограничивает образование застойных зон. KFQ особенно подходит для напорного пневмотранспорта: допустимое давление заявленного семейства достигает 6 бар. Для переключения используется ручной механизм либо пневматический поворотный привод. Автоматизированное исполнение может комплектоваться электромагнитным распределителем, блоком подготовки воздуха, датчиками крайних положений и местным указателем направления потока. Сигналы положения позволяют включить клапан в систему управления технологической линией и исключить подачу продукта при промежуточном положении переключающего элемента. Корпус присоединяется к трубопроводу фланцами. Возможны углы между выходными патрубками 30°, 45°, 60°, 90°, 120° и 135°, что позволяет адаптировать компоновку под существующие трассы. Для стандартной товарной карточки целесообразно предлагать исполнения 30°, 45° и 60°, а остальные варианты указывать как изготавливаемые по техническому заданию. Материал корпуса и контактных деталей, тип мягкого уплотнения, внутренний диаметр, фланцевый стандарт и параметры привода подбираются с учётом давления, температуры, фракции, абразивности и влажности транспортируемого продукта. Принцип работы Переключение потока Транспортируемый материал поступает во входной патрубок клапана. Внутренний шаровой элемент находится в одном из двух рабочих положений, поэтому его проходной канал совмещён с выбранным выходом. Неиспользуемое направление при этом отделяется поверхностью шара и системой мягких уплотнений. Команда на переключение может подаваться вручную или системой автоматического управления. Пневматический привод преобразует давление управляющего воздуха в поворот выходного вала. Крутящий момент передаётся через шток на шаровой переключающий элемент, который переводится из одного крайнего положения в другое. После окончания поворота открывается новый маршрут движения материала. Концевые выключатели или бесконтактные датчики подтверждают достижение рабочего положения. После получения сигнала «первый выход открыт» либо «второй выход открыт» система управления разрешает запуск питателя, воздуходувки или другого оборудования транспортной линии. Такая последовательность снижает вероятность подачи продукта в частично перекрытый проход. Переключение рекомендуется выполнять после прекращения подачи материала и сброса избыточного давления, если иное не предусмотрено расчётом конкретного исполнения. Попытка повернуть шар при заполненной продуктом камере может увеличить необходимый крутящий момент, вызвать защемление крупных частиц и ускорить износ уплотнений. Возможность переключения непосредственно под потоком должна подтверждаться при подборе клапана. Основные рабочие положения Положение шарового элемента Открытое направление> Закрытое направление Назначение Положение 1 Вход → выход 1 Выход 2 Подача материала в первую линию Положение 2 Вход → выход 2 Выход 1 Подача материала во вторую линию Промежуточное положение Проход частично перекрыт Полная герметизация не гарантируется Используется только во время переключения; подача материала должна быть заблокирована Преимущества Работа в напорных системах. Допустимое давление до 6 бар позволяет применять KFQ в линиях плотного и разреженного пневматического транспорта после инженерной проверки режима. Плавная траектория продукта. Шаровой элемент с внутренним каналом формирует более равномерный поворот потока, чем плоская перекидная заслонка. Снижение местного сопротивления. При совпадении проходного сечения шара с трубопроводом уменьшаются резкие сужения, завихрения и потери давления. Бережное обращение с гранулами. Отсутствие прямого удара материала о плоскую створку помогает уменьшить образование крошки и пыли. Разделение двух направлений. Поворотный элемент закрывает неиспользуемую ветвь и направляет продукт только по выбранному маршруту. Компактность технологического узла. Один трёхходовой клапан заменяет разветвитель и два отдельных запорных устройства. Автоматизация процесса. Пневматический привод, электромагнитный распределитель и датчики положения позволяют управлять клапаном из шкафа автоматизации. Визуальный контроль. Указатель на приводе помогает оператору быстро определить фактическое направление подачи. Широкий выбор диаметров. Доступны исполнения от 50 до 600 мм, включая крупные трубопроводы пневмотранспорта. Гибкость компоновки. Несколько углов между выходами упрощают привязку клапана к существующей трассе. Коррозионная стойкость. Исполнения из нержавеющей стали подходят для многих химически активных, пищевых и гигроскопичных продуктов при условии проверки совместимости. Ремонтопригодность. Разборный корпус обеспечивает доступ к шару, штоку и уплотнениям при техническом обслуживании. Область применения Трёхходовой шаровой клапан KFQ применяется в следующих технологических процессах: распределение цемента, извести, гипса и сухих строительных смесей; подача минерального порошка, золы, песка и наполнителей; транспортирование полимерных гранул, дроблённого пластика и компаундов; распределение муки, крахмала, сахара, соли, какао и пищевых порошков — в согласованном санитарном исполнении; работа с комбикормом, зерновыми продуктами и кормовыми добавками; транспортирование химических порошков, пигментов и реагентов; подача керамических масс, стекольной шихты и минерального сырья; распределение материала между силосами и расходными бункерами; переключение подачи между двумя смесителями, дозаторами или фасовочными линиями; перенаправление возвратного продукта в аспирационных и пылеулавливающих системах; загрузка автоцистерн, железнодорожных вагонов и технологических ёмкостей; использование в металлургической, горнодобывающей, строительной, химической, пищевой и полимерной промышленности. При выборе переключателя для конкретного порошка необходимо учитывать насыпную плотность, максимальный размер частиц, влажность, абразивность, склонность к слёживанию, аэрируемость и взрывоопасность пыли. Эти параметры непосредственно влияют на внутренний проход, материал уплотнений, требуемый крутящий момент и периодичность обслуживания. Общие критерии выбора переключателей для сыпучих материалов включают режим транспортирования, давление, характеристики продукта и требуемую герметичность. Рекомендации по подбору переключателей потока Дополнительные опции пневматический привод одностороннего действия с возвратной пружиной; пневматический привод двустороннего действия; электромагнитный пневмораспределитель; блок подготовки сжатого воздуха; регулятор скорости переключения; блок конечных выключателей; бесконтактные датчики положения; ручной дублёр пневматического привода; фланцы по чертежу заказчика; контактные детали из нержавеющей стали 316 или 316L; специальные износостойкие или высокотемпературные уплотнения; полировка внутренних поверхностей; санитарное исполнение; антистатическое исполнение; взрывозащищённые электрические компоненты; специальное исполнение для абразивного продукта.
