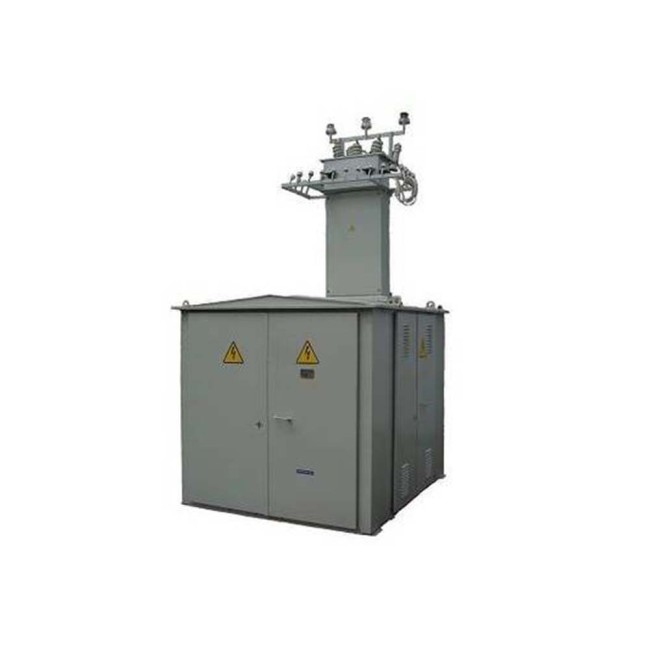

Устройство распределительное высоковольтное УКЗВ

Описание

Устройство распределительное катодной защиты высоковольтное предназначено для промышленного применения в системах катодной защиты подземных металлических (стальных) сооружений (ПМС): газопроводов, нефтепроводов, продуктопроводов, объектов коммунального хозяйства и других, аналогичных ПМС от электрохимической коррозии и разрушительного влияния блуждающих токов, возникающих от рельсового электротранспорта и других энергетических сооружений. ТУ 3414-025-22136119-2008 Устройства предназначены для установки на открытом воздухе. Нормативно-правовое обеспечение: соответствуют ГОСТ 14693-90, ГОСТ 1516.3-96; соответствуют требованиям пожарной безопасности, по ГОСТ 12.1.004-91. Основные варианты размещения ПКЗ, БСЗ и БКЗ в устройствах Тип ПКЗ Количество размещаемых ПКЗ, шт., в зависимости от номинальной выходной мощности ПКЗ, кВт Кол-во БСЗ, шт. Кол-во АВРП, (БКЗ) шт. 0,35 0,6 1,0 1,2 1,5 2,0 3,0 4,0 5,0 1* 2** В-ОПЕ-М1, В-ОПЕ-M2, В-ОПЕ-M3 серия В 1,2 1,2 1,2 1,2 - 1,2 1,2 - - - - - 1 1 1 1 - 1 1 - - 1 - - 1 1 1 1 - 1 1 - - 1 1 - В-ОПЕ-М4 1,2 1,2 1,2 - - 1,2 1,2 - - - - - 1 1 1 - - 1 1 - - 1 - - 1 1 1 - - 1 1 - - 1 1 - В-ОПЕ-М5, В-ОПЕ-М6, В-ОПЕ-М7 серия В 1,2 1,2 1,2 1,2 - 1,2 1,2 1 1 - - - 1 1 1 1 - 1 1 1 1 1 - - 1 1 1 1 - 1 1 1 1 1 1 - ПНКЗ-ППЧ-М10 1,2 1,2 1,2 1,2 1,2 1,2 - - - - - - 1 1 1 1 1 1 - - - 1 - - 1 1 1 1 1 1 - - - 1 1 - 2 2 2 2 2 2 - - - - - 1 ПН-ОПЕ-М11 1,2 1,2 1,2 1,2 1,2 1,2 - - - - - - 1 1 1 1 1 1 - - - 1 - - 1 1 1 1 1 1 - - - 1 1 - * Могут использоваться блоки совместной защиты с числом каналов от двух до четырех. ** Могут использоваться блоки совместной защиты с числом каналов от одного до двух. Возможны иные сочетания ПКЗ, БСЗ и БКЗ (АВРП), по согласованию с потребителями. Типоисполнения Наименование устройств Напряжение ВН/НН, кВ/кВ Климатическое исполнение УКЗВ 6/0,23-10 С1 У1-А 6/0,23 для умеренного климата УКЗВ 6/0,23-10 С1 УХЛ1-А 6/0,23 для умеренного и холодного климата УКЗВ 10/0,23-10 С1 У1-А 10/0,23 для умеренного климата УКЗВ 10/0,23-10 С1 УХЛ1-А 10/0,23 для умеренного и холодного климата УКЗВ 6/0,23-10 С3 У1-А 6/0,23 для умеренного климата УКЗВ 6/0,23-10 С3 УХЛ1-А 6/0,23 для умеренного и холодного климата УКЗВ 10/0,23-10 С3 У1-А 10/0,23 для умеренного климата УКЗВ 10/0,23-10 С3 УХЛ1-А 10/0,23 для умеренного и холодного климата Примечания: Обозначению С1 в наименовании устройств соответствует установка в устройстве однотарифного счетчика электрической энергии. Обозначению С3 в наименовании устройств соответствует установка в устройстве многотарифного (трехтарифного) счетчика электрической энергии. Конструктивные особенности: устройства обеспечивают размещение составного оборудования для преобразования высокого напряжения 6 или 10кВ в напряжение 0,23кВ, преобразователей для катодной защиты (ПКЗ), блоков совместной защиты (БСЗ), а также других блоков для катодной защиты (БКЗ) и дополнительного оборудования (системы подогрева воздуха, аппаратуры телемеханики и т.п.) в одной металлической оболочке; устройство представляет собой металлический шкаф, размещенный на транспортных салазках и состоящий из двух отсеков: распределительного устройства высокого напряжения (РУВН) и распределительного устройства низкого напряжения (РУНН), выполненных в виде единой конструкции, и короба воздушного ввода (КВВ); ввод питания в устройство осуществляется от воздушной линии электропередач (ЛЭП) 6 или 10кВ, в зависимости от типоисполнения устройства, через разъединитель, устанавливаемый на опоре ЛЭП. Разъединитель в комплект поставки устройства не входит. Внутри КВВ размещены: два проходных изолятора; два держателя предохранителей с опорными изоляторами; два съемных высоковольтных предохранителя (вставки плавкие); четыре соединительные шины. В РУВН установлен силовой трансформатор напряжением 6/0,23кВ или 10/0,23кВ, в зависимости от типоисполнений устройств, мощностью 10 кВА. В левой нижней части устройства, в РУНН предусмотрены вводы для подвода дренажных и контрольно-измерительных кабелей от защищаемого сооружения, анодного заземления, электрода сравнения и других внешних устройств. В правой нижней части устройства, в РУНН предусмотрены вводы для подвода кабеля питания и контрольного кабеля к дополнительному устройству УКЗН, при его применении. На дверях шкафа устройства установлены замки под ключ с одинаковым секретом. В распределительном щите, размещенном в РУНН, установлена электрическая розетка для подключения, например, ремонтного электро- инструмента и переносного светильника для освещения, напряжением 36 В. В устройствах климатических исполнений У1 и УХЛ1, в отсеке РУНН, размещены два нагревательных элемента и температурное реле для регулирования температуры внутри шкафа устройства. Для подъема устройств и их транспортирования в верхней части шкафа и на крыше КВВ имеются транспортные петли. Технические характеристики Мощность силового трансформатора устройств, кВА 10 Номинальное напряжение устройств, кВ - на стороне высокого напряжения (ВН) - на стороне низкого напряжения (НН) 6; 10 0,23 Номинальный ток главной цепи устройств, А, не более - на стороне высокого напряжения, 6 или 10 кВ (ВН) - на стороне низкого напряжения (НН) 1,7; 1 50 Ток динамической стойкости УКЗВ, кА - при номинальном напряжении на стороне ВН - 6 кВ - при номинальном напряжении на стороне ВН - 10 кВ 21 32 Ток термической стойкости УКЗВ, кА - при номинальном напряжении на стороне ВН - 6 кВ - при номинальном напряжении на стороне ВН - 10 кВ 8 12,5 Время действия тока термической стойкости УКЗВ, с 1 Номинальное напряжение питания вспомогательных цепей устройств, однофазное, переменное, В 220 Способ обслуживания главных цепей устройств одностороннее Способ обслуживания вспомогательных цепей внутри низковольтного отсека устройств двустороннее Рабочая температура окружающей среды, о - для климатического исполнения У - для климатического исполнения УХЛ от минус 45 до +45 от минус 60 до +40 Относительная влажность, при температуре окружающей среды +25оС, %, не более 98 Высота над уровнем моря, м, не более 1000 Степень защиты оболочки устройств, по ГОСТ 14254-96, сверху, боковая поверхность / снизу IP43 / IP31 Количество преобразователей катодной защиты, (ПКЗ), размещаемых в устройстве 1, 2 Номинальная выходная мощность преобразователей катодной защиты (ПКЗ), размещаемых в устройстве, кВт 0,3 - 5,0 Количество блоков совместной защиты (БСЗ), размещаемых в устройстве 1, 2 Количество устройств автоматического включения резервного преобразователя (АВРП) 1
